ADataMatrixin10 x 10on pienin ECC 200 DataMatrix -symboli, joka koostuu 10 x 10 -verkostosta, jota käytetään hyvin pienten tietojen koodaukseen.

Minimaalisen jalanjäljensä (usein noin 1 mm) vuoksi DataMatrix10 x 10käytetään laajasti teollisuudessa, kuten ilmailu-, elektroniikka- ja lääketieteellisissä laitteissa, joissa merkintätila on äärimmäisen rajoitettu.

Tällä kompaktilla koolla on kuitenkin tiukat rajoitukset. DataMatrixin10 x 10voi tallentaa vain muutamia merkkejä ja vaatii tarkkaa valvontaa merkinnän ja skannauksen olosuhteissa.

Tämä opas selittää sen kokoa, kapasiteetin rajoituksia ja milloin se on oikea valinta reaalimaailman sovelluksissa.

Mikä on DataMatrix 10 x 10? (Määritelmä ja käytännön merkitys)

DataMatrixin10 x 10on 2D viivakoodi, joka koostuu10 riviä x 10 saraketta (100 moduulia)ECC 200 -standardin mukaisesti.

Vaikka se koostuu 100 moduulista, merkittävä osa tilasta on varattu rakenteellisiin kuvioihin ja virhekorjauksiin. Tämä jättää vain vähäisen alueen todellisille tietoille, mikä perusteellisesti määrittelee, miten symbolia käytetään käytännössä.

Toisin sanoen10 x 10muoto ei ole olemassa joustavuutta varten, vaanäärimmäiset tilarajoitukset.

DataMatrix 10 x 10 kapasiteetin rajat (mitä voit todella koodaa)

Tärkein rajoitus on tietokapasiteetti, ja tässä monet toteutukset epäonnistuvat.

Vaikka symboli sisältää 100 moduulia, vain pieni osa on käytettävissä todellisia tietoja varten. Loppu on varattu:

• Finder kuvio (L-muotoinen raja)

• Aikaisu kuvio

Virheenkorjaus (Reed-Solomon, noin 25%)

Tämän seurauksena hyödyllinen kuormitus on erittäin rajoitettu.

Käytännön kapasiteetin rajat:

ECC 200 -tekniikan mukaan10 x 10DataMatrix on:

•Numeroitu: 6 numeroa

•Aakkosnumeeriset: 3 merkkiä

•Binaarinen: 1 tavua

Tärkeimmät näkemykset:

A10 x 10DataMatrix ei ole "pieni, mutta joustava".tiukasti rajoitettuJopa yksi ylimääräinen merkki pakottaa symbolin laajentumaan.

Esimerkiksi "1234567" koodauksen yrittäminen luo automaattisesti12 x 12 symboliei, ei10 x 10.

DataMatrixin fyysinen koko 10 x 10 (moduulin koko ja hiljainen alue)

Kun tiedot on määritelty, seuraava rajoitus on fyysinen koko.

Lopulliset mitat riippuvatX-ulottuvuus (moduulin koko). Korkean tarkkuuden merkintöjärjestelmissä tämä voi olla jopa 0,1 mm.

Tyypilliset fyysiset mitat:

•Matriisin koko:määritetään moduulin koko (X-ulottuvuus), ei kiinteä

•Hiljainen alue:vähintään 1 moduulin leveys kummallakin puolella

•Tarvittava tila yhteensä:riippuu moduulin koosta ja sisältää hiljaisen alueen

Esimerkiksi, jos moduulin koko on 0,25 mm, a10 x 10DataMatrix olisi noin 2,5 mm x 2,5 mm (hiljainen alue lukuun ottamatta) ja suurempi, kun hiljainen alue on mukana.

Monet merkintävirheet eivät johdu koodausvirheistä vaan riittämättömästä hiljaisesta vyöhykkeestä tai huonosta kontrastista symbolin ympärillä.

DataMatrixin kokovertailu (10 x 10 vs isompia symboleja)

päättää, onko10 x 10on sopiva, se auttaa vertaamaan sitä seuraaviin kokotasoihin.

Käytännön sääntö:Jos tietosi ovat edes hieman monimutkaisia, 10 x 10 ei yleensä ole oikea valinta.

Milloin käyttää DataMatrix 10 x 10 (todelliset teolliset sovellukset)

Rajoitusten vuoksi tätä symbolia käytetään vain hyvin erityisissä skenaarioissa.

1. PCB ja mikroelektroniikka

PCB-valmistuksessa käytettävissä oleva merkintätila on äärimmäisen rajoitettu.Soveltua sisällä a10 x 10symboleja, valmistajat useinpuristaa tietomuotoja (esim. base-36 -koodaus).

2. Lääketieteelliset välineet ja implantit

Kirurgisten työkalujen on selviydyttävä toistuvista sterilointisykleistä.Etikettit hajoavat nopeasti, joten pysyvä merkintä on tarpeen.

A10 x 10DataMatrix mahdollistaa jäljitettävyydenvaikuttamatta käyttökelpoisuuteen tai rakenteelliseen koskemattomuuteen.

3. Ilmailu- ja tarkkuuskomponentit

Ilmailussa jopa pieniä osia on jäljitettävä.Merkintä ei kuitenkaan saa heikentää komponenttia.

Tämä luo täydellisen käyttötapauksen erittäin pienille symboleille.

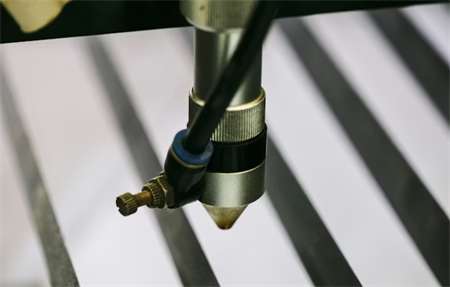

Suora osamerkintä (DPM): Miksi 10 x 10 käytetään

Useimmissa todellisissa tapauksissa DataMatrix10 x 10käytetäänSuora osamerkintä (DPM).

Etikettien tulostamisen sijaan koodia sovelletaan suoraan käyttämällä:

• Lasermerkintä

• Dot peening

• Kemiallinen sisustus

Edu on kestävyys.trade-off on se, ettäluettavuutta on paljon vaikeampi hallita.

Luekavuushaasteet (ja miten niitä korjataan)

Tässä mittakaavassa koodin luominen ei ole vaikea osa.Luotettavasti lukea on.

Yleisiä kysymyksiä ovat:

• Heijastus metallipintoihin

• Matala kontrasti merkinnän jälkeen

• Modulin määritelmä ei riitä

Teollisuusratkaisut:

• Teolliset näköjärjestelmät (ei kuluttajien skannerit)

•Dsome valaistus heijastusten vähentämiseksi

• Optimoitu laser parametrit korkea kontrasti

Ne validoidaan yleensä ISO DPM:n laatustandardien mukaisesti.

Miten luoda DataMatrix 10 x 10 oikein

onnistuneesti luoda a10 x 10symboli:

1.Pidä tiedot erittäin lyhyinä (suositellaan 6 numeroa tai vähemmän)

2.Käytä ECC 200 -yhteensopivaa koodausohjelmistoa

3.Valitse symbolin koko ennen merkintää

4.Testin luettavuus todellisissa olosuhteissa

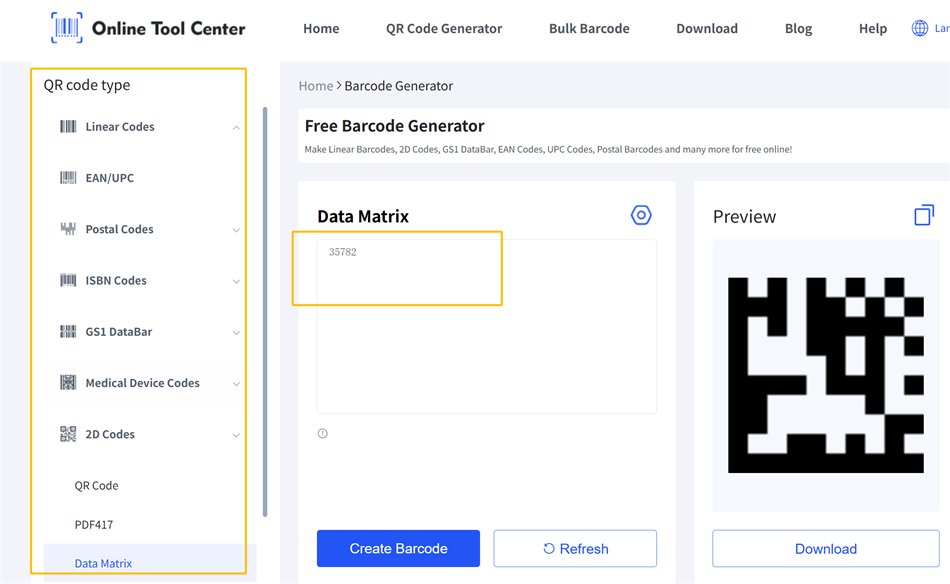

Käytännössä on moniailmainen online 2D viivakoodi generaattoritjoka voi nopeasti luoda DataMatrix 10 x 10. Prosessi on yleensä yksinkertainen - syötä vain tiedot ja työkalu luo symbolin automaattisesti.

Tärkein sääntö:Jos tietosi eivät luonnollisesti sovi rajaan, älä pakota sitä - käytä sen sijaan suurempaa symbolia.

Päätökohta: Kun 10 x 10 on oikea valinta

DataMatrixin10 x 10ei ole yleiskäyttöinen viivakoodi, vaan ratkaisu äärimmäisiin tilarajoituksiin.

Oikeasti käytetty se mahdollistaa jäljitettävyyden pienimpiin komponentteihin. Käytetty väärin, se usein johtaa lukemattomiin koodeihin.

Loppujen lopuksi menestys riippuu vähemmän symbolin luomisesta ja enemmän koko merkintä- ja skannausprosessin suunnittelusta sen rajoitusten ympärillä.

Yleiset kysymykset DataMatrix 10 x 10

Q1: Mikä on pienin DataMatrixin koko?

Pienin yleisesti käytetty ECC 200 DataMatrix -koko on10 x 10.

Q2: Kuinka paljon tietoa voi10 x 10DataMatrixin kauppa?

Enintään 6 numeroa tai 3 aakkosnumerista merkkiä.

Q3: Voiko älypuhelimet skannata10 x 10Koodit?

Jotkut älypuhelimet voivat skannata DataMatrix-koodeja, mutta10 x 10symboleja - erityisesti DPM- tai matalan kontrastin olosuhteissa - skannauksen luotettavuus on usein rajoitettu.
